Etapa 2
Activitatile teoretice, experimentale si manageriale ale fazei a II-a s-au concentrat pe pregatirea conditiilor necesare realizarii, masurarii si testarii suprafetelor texturate atat pe configuratii plane cat si pe configuratii cilindrice.
O parte a activitatilor a avut ca scop principal simularea conditiilor de functionare pentru care se vor dezvolta experimente, pentru toate variantele posibile de configuratii geometrice. S-au analizat atat configuratiile cu suprafete texturate plane (cilindru/plan respectiv bila/plan) cat si cele cu suprafete cilindrice interioare texturate. Aceasta activitate a permis definirea principalelor caracteristici dimensionale ale texturilor. Modelarea a permis in acelasi timp si stabilirea catorva configuratii de interes, din infinitatea de solutii posibile.
O a doua mare axa de activitati a fost dedicata proiectarii, realizarii sau adaptarii standurilor necesare executiei, masurarii si testarii suprafetelor texturate.
Astfel, avand in vedere elementele de originalitate ale texturarii cuzinetilor lagarelor radiale (suprafete cilindrice interioare), s-a ajuns la concluzia ca se impune realizarea unui stand specializat dotat cu un laser de mare putere, special achizitionat (Fig. 2.1). Pentru acest stand a fost necesara imaginarea unor proceduri si dispozitive de testare a procesului tehnologic de ablatie, in vederea automatizarii, dar si a asigurarii repetabilitatii si fiabiliatii.
![]() |

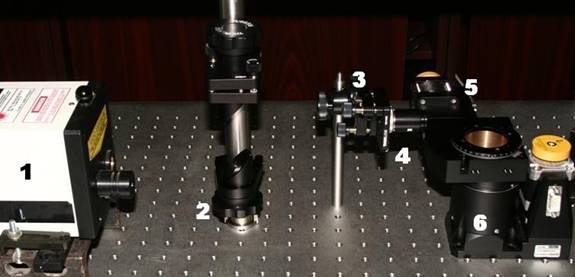

Figura 2.1. Montaj pentru texturarea suprafetelor cilindrice si semicilindrice. 1 – laser, 2 – sistem periscopic de ajustare a inaltimii fasciculului laser, 3 – montura obiectiv microscop, 4 – obiectiv microscop, 5 – masuta rotatie, 6 – masuta elevatie. |
O a doua latura a acivitatii experimentale a fost directionata pe modelarea, proiectarea si modernizarea standului de testare a lagarelor radiale de la INCDT – COMOTI aduce imbunatatiri legate de cresterea preciziei de masurare si scaderea influentei surselor de eroare. Standul in aceast aversiune permite adaptarea a mai multor solutii constructive de cuzineti, fara modificari constructive ulterioare, precum si controlul si achizitia a mai multor parametrii functionali.
Pentru corecta si fidela evaluare a modului de executie a STX s-a prevazut masurarea acestora. Evaluarea dimensionala si caracterizarea fizica a acestora, prin mijloace de inalta definitie, reprezinta un obiectiv de baza, atat pentru caracterizarea calitativa a procesului de ablatie cu laser (si eventualele corijari ale acestuia) cat si pentru modelarea ulterioara, de inalta rezolutie, a proceselor din cuplelele cu STX.
Pentru definirea exacta a problematicii testarii performantelor suprafetelor texturate in conditii de lubrifiere a contactului, s-au initiat o serie de experimente preliminarii pe ambele tipuri de configuratii de interes.
Acestea au fost realizate pe doua standuri din dotarea Laboratorului de Tribologie. Esantioanele experimentale au fost realizate prin tehnologie laser originala de catre INFLPR Magurele. Doua configuratii geometrice tipice au fost analizate in conditii de lubrifiere cu ulei:
![]() |

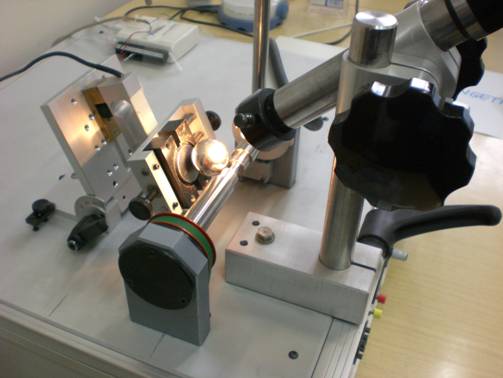

contact tip sfera/plan pe standul Calowear |
![]() |

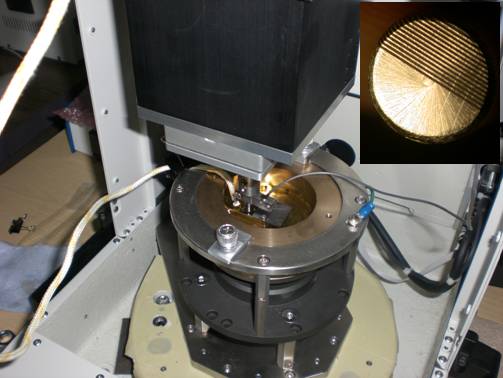

contact tip pin/disc pe standul universal CETR-UMT |
Mentionam in final ca lubrificaţia suprafeţelor texturate continua evolutia promitatoare din ultimii ani fiind in continuare un subiect cu o dinamică deosebită în cercetare. In consecinta o parte a activitatii din prezenta faza s-a focalizat pe actualizarea bazei informationale prin includerea publicatiilor aparute in acest an.
